一 產品用途：
DXH06-FC750/3W30產品主要用于通信、鐵路、計算機網絡、電力、氣象、交通、住宅等領域的電子、電源設備的防雷以及操作過電壓的保護作用。
二 工作原理：

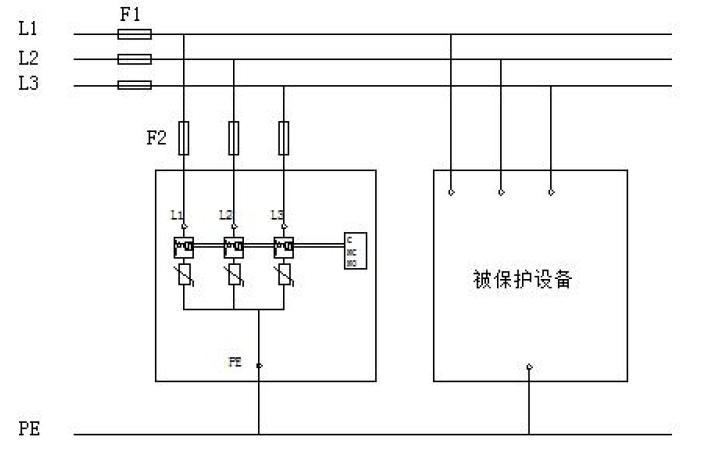

交流浪涌保護器用于交流電源的第二級（C 級）雷電過電壓保護，三相浪涌保護器采用-3防護電路，如下圖所示。
三 產品特點：
◆多種通流容量，動作電壓適當，保護電路穩健
◆內置過溫過流保護，無續流，高可靠安全
◆模塊化結構，安裝簡單，維護方便
◆具備狀態指示和遙信告警功能
四 安裝方法：
1模塊結構浪涌保護器接線圖如安裝接線圖所示：
2電源連接導線用不小于10mm2的多股銅線，接地線用不小于16mm2的多股銅線。連接線應盡量的短、直、粗。地網接地電阻：R≤4Ω，扭力：1.8 -2.2Nm。
3交流浪涌保護器的前端應串聯有合適的空開或熔斷器，空開取C脫扣特性。
五 安裝注意事項：
1安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
2 浪涌保護器正常工作時，告警干接點為導通狀態；浪涌保護器失效時，狀態指示變紅色，同時告警干接點為開路狀態。
3當故障顯示窗口指示紅色時，表示浪涌保護器發生故障，應及時更換。浪涌保護器無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。

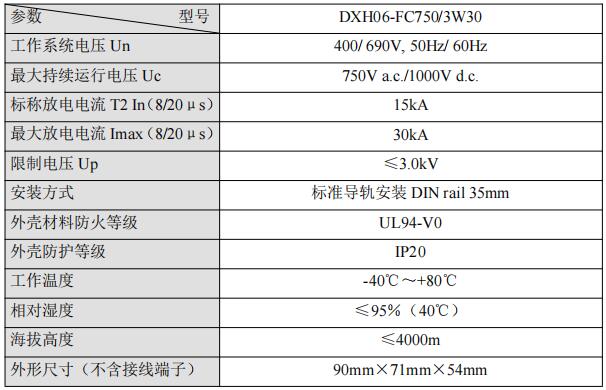

六 技術參數：

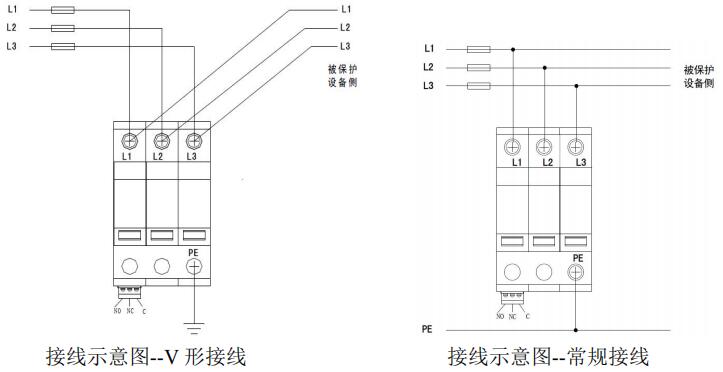

七 安裝接線圖：
