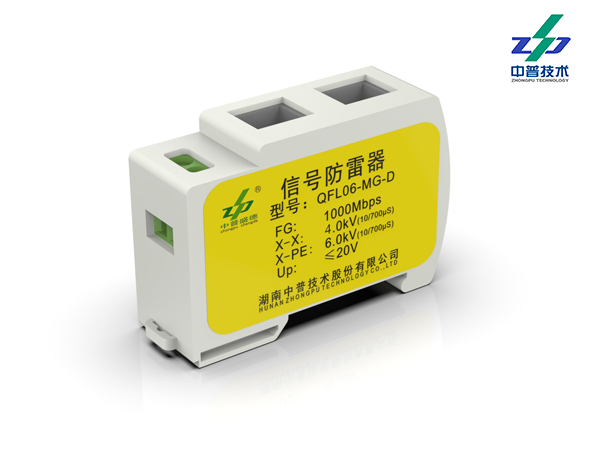

QFL06-MG-D網絡信號防雷器，適用于各種監控系統、通信系統、測量與控制系統線路的雷電過電壓保護。使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞。
外形結構圖（此圖只作示意，以提供安裝尺寸為主）
技術參數
| 序號 | 技術指標 | 設備型號 |
| QFL06-MG-D | ||
| 1 | 接口: | RJ45 |
| 2 | 工作電壓Un: | 5V |
| 3 | 每線通流：（8/20μS） | 1KA |
| 4 | 總通流容量：（8/20μS） | 10KA |
| 5 | 沖擊電壓 差模X-X（10/700μS）： | 4.0KV |
| 共模X-PE（10/700μS）： | 6.0KV | |
| 6 | 電壓保護水平Up:線-線 | <80V(C1、X-X) |
| 線-地 | <1000V （C2、X-C） | |
| 7 | 殘壓 | 20V（1.2/50uS、1kV） |
| 保護線路 | 1~8線 | |
| 8 | 傳輸速率 | 100/1000Mbps |
| 9 | 反應時間 | <5nS |
| 10 | 接地線徑 | ≤4mm2 |
| 11 | 工作溫度 | -40℃～70℃ |
| 12 | 相對濕度 | 10%～90%（25℃） |
| 13 | 尺寸 | 76×52×25（mm） |
